PENGENALAN MOTHERBOARD

 PENGENALAN MotherBoard

Motherboard



Pengetian Motherboard

Pengertian dari motherboard sendiri yaitu papan sirkuit tempat berbagai komponen elektronik saling terhubung seperti pada PC atau Macintosh dan biasa disingkat dengan kata mobo. Pengertian lain dari motherboard atau dengan kata lain mainboard adalah papan utama berupa pcb yang memiliki chip bios (program penggerak), jalur-jalur dan konektor sebagai penghubung akses masing-masing perangkat.

Dalam sistem komputer, peripheral-peripheral akan saling terkoneksi di dalam motherboard dan dapat meneruskan instruksi melalui jalur-jalur pada board. Seluruh peripheral yang terkoneksi akan menjadi sebuah sistem komputer yang utuh. Sementara fungsi motherboard pada umumnya adalah menghubungkan seluruh komponen penyusun sebuah komputer. Motherboard bisa dikatakan sebagai tulang punggung (backbone) dari sistem komputer, semua komponen komputer pasti terhubung dengan motherboard, baik langsung maupun tidak langsung.

Sejarah MotherBoard

Sebelum munculnya mikroprosesor , komputer biasanya dibangun dalam kasus kartu-sangkar atau mainframe dengan komponen dihubungkan oleh sebuah backplane terdiri dari satu set slot sendiri terhubung dengan kabel, dalam desain yang sangat tua kabel koneksi yang diskrit antara konektor kartu pin, tapi papan sirkuit tercetak segera menjadi standar praktek

Para Central Processing Unit , memori dan periferal ditempatkan pada individu papan sirkuit cetak yang dicolokkan ke backplate. Selama akhir 1980-an dan 1990-an, menjadi ekonomis untuk memindahkan meningkatkan jumlah fungsi periferal ke motherboard.  Pada akhir 1990-an, banyak komputer pribadi motherboard mendukung berbagai audio, video, penyimpanan, dan fungsi jaringan tanpa perlu untuk setiap kartu ekspansi sama sekali; tinggi akhir-sistem untuk 3D game dan komputer grafis biasanya tetap hanya kartu grafis sebagai komponen terpisah.

Para pionir awal dari manufaktur motherboard yang Micronics, Mylex, AMI , DTK, Hauppauge, Orchid Technology, Elitegroup , DFI , dan sejumlah Taiwan berbasis manufaktur.

Komputer yang paling populer seperti Apple II dan IBM PC telah diterbitkan skema diagram dan dokumentasi lainnya yang diizinkan cepat reverse engineering- dan pihak ketiga motherboard pengganti.  Biasanya ditujukan untuk membangun komputer baru yang kompatibel dengan contoh-contoh, motherboard yang ditawarkan kinerja tambahan atau fitur lainnya dan digunakan untuk meng-upgrade peralatan asli pabrikan

Istilah mainboard diterapkan ke perangkat dengan satu papan dan tidak ada tambahan atau kemampuan expansions. Dalam istilah modern ini akan mencakup embedded system dan pengendalian papan di televisi, mesin cuci, dll Sebuah motherboard khusus merujuk ke papan sirkuit cetak dengan kemampuan ekspansi.

Fungsi – fungsi Motherboard

Peran dari motherboard sebagai sebuah tulang belakang komputer bukan hal yang tidak beralasan, sebab motherboard memiliki berbagai macam fungsi. Selain dengan fungsi utamanya yaitu sebagai media yang menampung komponen pada komputer, motherboard juga berfungsi untuk mengatur kode basic input/output system (BIOS) pada chip read-only memory (ROM).

Kode BIOS adalah sebuah firmware, yang mana firmware tersebut tidak akan hilang meski komputer dalam kondisi off dan juga tidak dapat diubah oleh proses sistem operasi yang normal atau software aplikasi.

Selain itu bila anda memperhatikan pada motherboard terdapat kumpulan slot-slot yang memungkinkan penggunaan komponen atau perangkat eksternal yang mampu meningkatkan fleksibilitas dari komputer itu sendiri. Perangkat yang dimaksud ialah printer, keyboard, mouse, jack audio, hard disk eksternal, atau stick game. Perangkat tersebut dapat dihubungkan dengan komputer dengan menghubungkannya lansung ke motherboard dengan menggunakan port-port yang telah disediakan.

Jenis – Jenis MotherBoard

1. Motherboard AT (Advanced Technology)

Motherboard AT adalah sebuah jenis motherboard yang pertama kali diperkenalkan oleh IBM pada Agustus 1984, lalu kemudian digunakan secara luas pada tahun 1980-an. Motherboard jenis ini memiliki ukuran yang terbilang cukup besar yaitu 12 x 13.8 inci, ukuran yang cukup besar sehingga tidak muat di desktop mini.

Masalah lain yang dimiliki oleh motherboard AT adalah sulitnya saat melakukan instalasi, troubleshooting dan mengupgrade karena jarak antara tiap komponen sangat berdekatan.

Versi lain dari motherboard AT adalah Motherboard Baby AT yang mana memiliki ukuran yang lebih kecil yaitu 8.5 x 13 inci. Namun pada saat ini motherboard jenis AT/Baby AT sudah sangat jarang digunakan, dan telah digantikan oleh jenis motherboard yang lebih baru seperti ATX..

2. ATX (Advanced Technology Extended)

Motherboard ATX adalah sebuah jenis motherboard yang dikembangkan oleh Intel pada pertengahan tahun 1990-an yang mana merupakan sebuah peningkatan pada jenis motherboard sebelumnya yaitu AT.

Selain dengan peningkatan pada ukuran motherboard yang semakin kecil. Motherboard ATX juga mengalami peningkatan pada kemudahan untuk menggunakannya, dalam hal ini instalasi, troubleshooting dan mengupgrade, juga peningkatan pada I/O dan teknologi processor serta biaya produksi sistemnya. Hal tersebut yang menjadikan motherboard jenis ini masih menjadi yang populer digunakan pada tahun 2017 ini.

3. Micro-ATX

Micro-ATX sama dengan jenis ATX, manfaat yang ditawarkan juga sama, yang membedakannya hanyalah pada ukuran motherboard yang lebih kecil, hal tersebut dilakukan dengan mengurangi jumlah slot I/O yang didukung pada motherboard.

4. LPX (Low Profile Extended)

Moterhboard low profile extension diciptakan setelah motherboard AT ditahun 1990-an. Motherboard jenis ini dirancang untuk digunakan pada casing Slimline atau low profile, yang memang didesain sedemikian rupa untuk mengurangi penggunaan space ruangan dan biaya.

Yang membedakan motherboard jenis ini dengan yang lain adalah pada riser card yang mana merupakan sebuah kartu yang dipasang tegak yang digunakan untuk memasang slot ekspansi.

Hal ini bertujuan untuk mengurangi tinggi dari sebuah casing, karena umumnya tinggi casing komputer dipengaruhi oleh kartu expansi itu sendiri. Meski demikian, hal ini sebenarnya tidak disarankan, karena hal tersebut dapat mempengaruhi sistem pendingin pada komputer anda.

5. BTX (Balanced Technology Extended)

Motherboard BTX dikembangkan untuk mengurangi atau menghindari beberapa masalah yang muncul pada saat menggunakan teknologi terkini. Teknologi yang lebih baru cenderung menggunakan daya yang lebih besar dan juga menghasilkan panas yang lebih. Tidak seperti motherboard jenis lainnya, BTX secara total melepaskan diri dari bentuk jenis ATX yang saat ini populer.

Salah satu fitur yang paling menarik dari BTX ialah penggunaan aliran udara secara in-line dimana slot memori dan slot expansi dipindah tempatkan sehingga komponen utama seperti processor, chipset dan video card dapat menggunakan aliran udara yang sama, sehingga mengurangi penggunaan kipas yang dibutuhkan oleh sistem.

6. Mini-ITX (Information Technology Extended)

Mini ITX merupakan sebuah jenis motherboard berdaya rendah dengan ukuran cukup kecil yaitu 17 x 17 cm. Mini-ITX ini dirancang oleh VIA Technologies pada tahun 2001. Motherboard Mini-ITX ini digunakan pada komputer yang memiliki bentuk yang kecil, selain itu motherboard jenis ini juga tidak menimbulkan panas yang lebih karena menggunakan konsumsi daya yang rendah sehingga tidak membutuhkan kipas yang besar.

Komponen – komponen MotherBoard

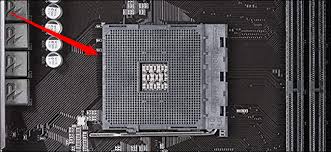

1. Soket CPU atau Processor Socket, digunakan untuk menginstal atau menyisipkan prosesor . Ada dua jenis soket  yang kita kenal, yaitu soket LIF soket dan soket  ZIF. LIF singkatan dari Low InsertionForce, yaitu soket model lama, dan ZIF adalah singkatan dari Zero Insertion Force, adalah soket prosesor model baru.



2. North Bridgeletaknya selalu dekat dengan soket prosesor, yaitu merupakan salah satu komponen penting dari motherboard. North Bridge adalah titik fokus dari motherboard, dan disebut juga dengan memory controller hub. North bridge terhubung dengan socket Processor, slot RAM serta slot AGP.



3. South Bridgedan North Bridge adalah dua kutub utama motherboard. South Bridge terhubung dengan antarmuka IDE primer dan sekunder, konektor SATA, konektor Floppy Drive, slot PCI dan BIOS.



4. Slot RAM adalah komponen pada motherboard yang digunakan untuk menyisipkan RAM.



5. Slot AGP digunakan untuk memasukkan AGP Card. AGP atau singkatan dari Accelerated Graphics Port, adalah slot untuk kartu grafis yang ditujukan untuk game 3D. Letaknya selalu di samping slot PCI.



6.Slot PCI digunakan untuk menyisipkan Add-on Card, seperti kartu LAN , Kartu Sound , dan kartu TV tuner .PCI adalah singkatan dari Peripheral Component Interconnect.

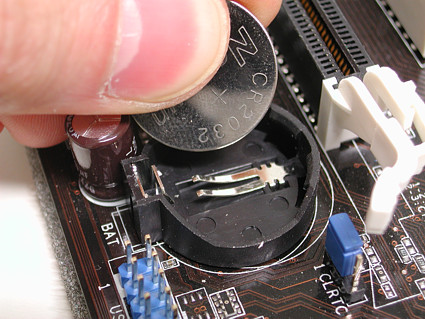

7. Complimentary Metal Oxide Semicondutor (CMOS) adalah sebuah baterai yang memasok power pada sebuah memori kecil pada motherboard yang berfungsi untuk menyimpan settingan konfigurasi komputer, waktu, dll. CMOS menjaga agar kita tidak perlu mengkonfigurasi hal-hal tersebut setiap kali kita menyalakan komputer



8. Primary and Secondary IDE Interfaces juga disebut dengan konektor IDE atau konektor PATA. IDE adalah kependekan dari Integrated Device Electronics, yang mendukung untuk perangkat IDE, seperti Hard disk dan CD dan DVD drive .



9. Konektor SATA juga disebut sebagai konektor Serial ATA.  SATA kependekan dari Serial Advanced Technology Attachment, yang berguna untuk menghubungkan perangkat serial ATA.



10. BIOS adalah singkatan dari Basic Input Output System, yang juga merupakan salah satu bagian chip penting dari motherboard, untuk melakukan POST ( Power On Self Test ) .
